L’essentiel à retenir : un condensateur sain doit afficher une valeur proche de sa capacité nominale, avec une tolérance maximale de 10 %. Un boîtier gonflé ou une mesure s’écartant de ce seuil confirme la panne. Tester votre composant après une décharge sécurisée permet de diagnostiquer précisément pourquoi votre moteur grogne ou refuse de démarrer sans aide.
Saviez-vous qu’une simple tolérance de 10 % sur la capacité nominale d’un composant peut suffire à paralyser totalement votre moteur ? Si votre volet roulant grogne ou si votre pompe de piscine refuse de se lancer, vous faites probablement face à un réservoir d’énergie fatigué ou en court-circuit.
Il est souvent difficile de savoir si la panne est moteur ou électronique, mais je vais vous aider à comment tester un condensateur en toute sécurité pour poser un diagnostic fiable.
Tester un condensateur : comprendre son rôle pour mieux diagnostiquer
Un condensateur défectueux se détecte par un boîtier gonflé ou une valeur en microfarads (µF) s’écartant de plus de 10 % de sa capacité nominale. Le test s’effectue hors tension après décharge sécurisée pour vérifier le stockage d’énergie.
Maintenant que nous avons posé les bases, voyons comment ce petit boîtier gère le courant au quotidien.
Stockage d’énergie et stabilisation du circuit électrique
Voyez ce composant comme un réservoir temporaire. Il emmagasine des charges électriques entre deux armatures conductrices séparées par un isolant. Cette réserve permet de fournir un pic d’énergie lors du démarrage ou de lisser la tension du circuit.
Le lissage est essentiel pour protéger les composants sensibles des fluctuations. Il filtre les parasites et stabilise le courant continu. Sans lui, le moteur subit des micro-coupures ou des surtensions fatales.
En somme, il régule le flux électrique pour garantir une alimentation constante. C’est le garant du bon fonctionnement électronique global.
Mais attention, tous les modèles ne se ressemblent pas, et savoir comment tester un condensateur demande de connaître leur spécificité.
Distinction entre modèles permanents, de démarrage et électrolytiques
Les modèles de démarrage boostent le moteur au lancement puis se coupent. À l’inverse, les permanents restent actifs durant tout le cycle. Ils maintiennent le déphasage nécessaire au couple moteur.
Les condensateurs électrolytiques sont souvent polarisés avec une borne positive et négative. Ils offrent une grande capacité sous un petit volume. On les trouve surtout sur les cartes électroniques.
- Condensateurs de démarrage (usage ponctuel)
- Condensateurs permanents (usage continu)
- Condensateurs électrolytiques (polarisés pour l’électronique)
Sécurité et diagnostic visuel pour éviter les erreurs bêtes
Avant de sortir le multimètre, il faut impérativement sécuriser la manipulation pour éviter tout choc électrique résiduel.
Procédure de décharge sécurisée pour manipuler sans risque
Débrancher l’appareil ne suffit jamais car le composant garde sa charge. Utilisez une résistance de puissance ou un tournevis isolé pour vider l’énergie. Reliez les deux bornes pour provoquer la décharge. Cette étape évite les arcs électriques dangereux pour vous.
Un condensateur peut stocker une tension mortelle plusieurs heures après le débranchement de l’appareil domestique.
Prenez le temps de vérifier l’absence de tension. Une décharge brutale peut aussi endommager les circuits voisins. Soyez méthodique pour travailler sereinement sur vos équipements électriques.
Repérer les signes physiques de défaillance à l’œil nu
Un boîtier déformé ou gonflé est le signe d’une surchauffe interne. Si le sommet est bombé, le remplacement est immédiat. C’est souvent le cas sur les volets roulants fatigués.
Observez la base pour détecter des fuites de liquide électrolytique. Des traces de corrosion sur les cosses indiquent aussi une fin de vie. Une odeur de brûlé confirme souvent le diagnostic.
Vous devez d’abord apprendre à dévisser dans le bon sens pour accéder aux bornes. Une inspection minutieuse permet de savoir comment tester un condensateur efficacement. Ne négligez jamais ces indices visuels avant toute mesure technique.
@robopic_fr Condensateur mort ou pas ? #test #astuce #electronic #reparation #humour ♬ son original – Robopic
Mesures au multimètre pour valider l’état du composant
Une fois le composant déchargé et inspecté, la mesure technique permet de confirmer précisément son état de santé.
Utiliser la fonction capacimètre pour une lecture en microfarads

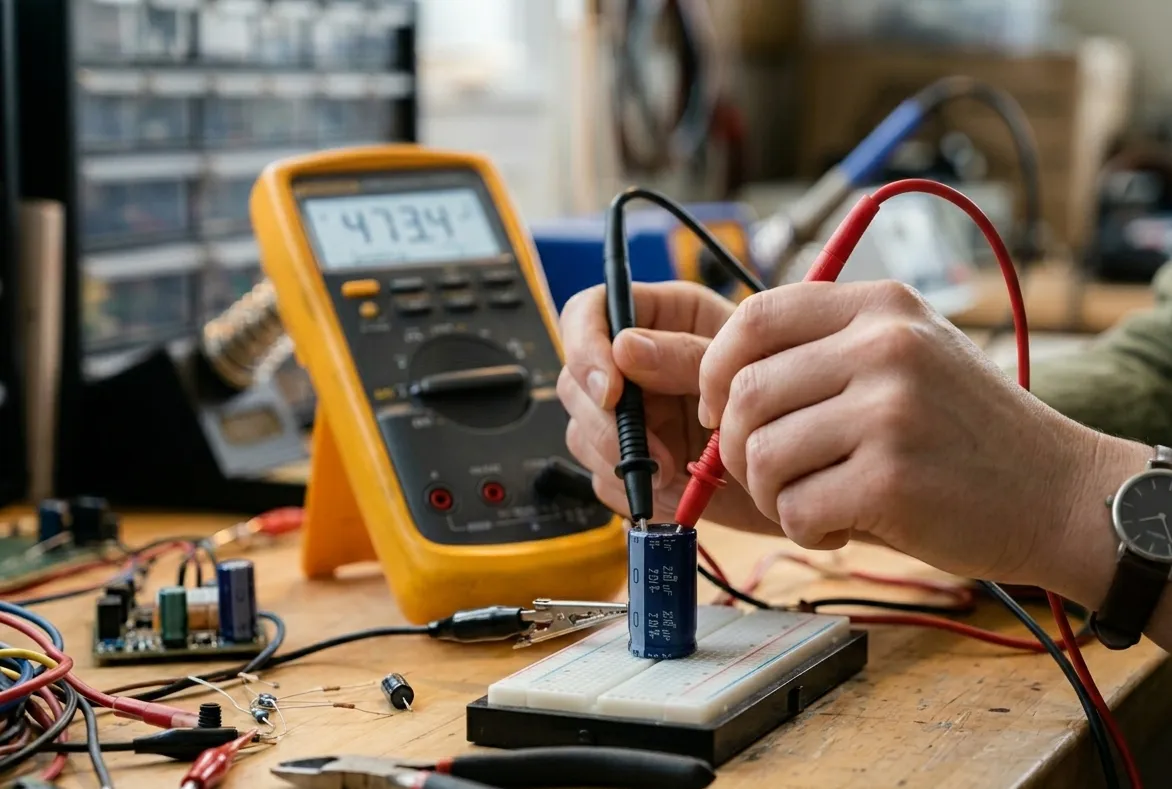

Réglez votre multimètre sur le mode capacimètre avec le symbole -|(-). Placez les pointes de touche sur les bornes du condensateur. Attendez quelques secondes pour que la valeur se stabilise à l’écran.
Notez le chiffre affiché en microfarads. Comparez-le directement à la valeur nominale gravée sur l’enveloppe plastique du composant.
Cette méthode est aussi fiable que de tester une bobine d’allumage pour diagnostiquer un circuit électrique. On vérifie ainsi le stockage réel de l’énergie.
Vérifier la réaction de charge via le mode ohmmètre
Si vous n’avez pas de capacimètre, utilisez le mode ohmmètre. La résistance doit monter progressivement jusqu’à l’infini. Cela prouve que le condensateur accepte encore de stocker une charge.
Une valeur restant à zéro indique un court-circuit interne. Une valeur infinie immédiate signifie que le circuit est ouvert.
Ce test rapide valide la continuité chimique. Pourtant, il ne garantit pas la capacité exacte du réservoir électrique.
Analyser les résultats et la tolérance de capacité admise
Une tolérance de 5 % à 10 % est généralement acceptable selon les fabricants. Si la mesure tombe sous ce seuil, le moteur manquera de force. La résistance série équivalente augmente aussi avec l’âge, dégradant les performances globales.
Remplacez systématiquement tout composant hors tolérance. C’est la seule garantie de fiabilité durable.
Un test précis évite des pannes en cascade. Soyez rigoureux sur l’interprétation des données.
Symptômes de panne moteur et critères de remplacement
Au-delà des chiffres, certains comportements mécaniques de vos appareils sont des aveux clairs de défaillance électrique.
Identifier un condensateur HS sur un volet ou un moteur
Un moteur qui grogne sans tourner est un symptôme classique. Il a souvent besoin d’une impulsion manuelle pour enfin se lancer. Cela arrive fréquemment sur les pompes de piscine ou les volets roulants. La perte de couple est alors évidente.
| Symptôme | Cause probable | Action recommandée |
|---|---|---|
| Moteur grogne | Manque de couple initial | Tester la capacité |
| Démarrage lent | Sous-alimentation électrique | Remplacer le composant |
| Arrêt aléatoire | Surchauffe interne | Vérifier l’état visuel |
| Chauffe excessive | Défaut de déphasage | Changer le condensateur |
On peut ici faire une analogie avec une voiture qui cale au ralenti. Si votre moteur peine à garder son rythme ou s’essouffle, le condensateur est le premier suspect. Apprendre comment tester un condensateur vous évitera bien des tracas.
Choisir la pièce de rechange selon la tension et la capacité
Respectez toujours la capacité en microfarads (µF) d’origine. Une valeur trop haute peut faire chauffer les bobinages inutilement. La tension (V) doit être égale ou supérieure à celle de l’ancienne pièce.
Vérifiez le type de fixation, par vis ou par cosses. Pour les soudures sur carte, utilisez un fer adapté. Ne chauffez pas trop longtemps les pattes du nouveau composant pour ne pas l’endommager.
Voici ce que vous devez impérativement vérifier avant l’achat :
- Vérifier la capacité nominale
- Contrôler la tension de service (ex: 450V)
- Choisir la bonne classe de fonctionnement (A, B ou C)
Maîtriser le contrôle d’un composant capacitif garantit la survie de vos moteurs. Entre inspection visuelle et mesures au multimètre, vous possédez désormais les clés pour diagnostiquer toute panne électrique avec précision. Agissez dès maintenant pour restaurer la puissance de vos équipements et assurer leur longévité.
