L’essentiel à retenir : le système injecteur-pompe (PD) intègre la mise sous pression et l’injection dans une seule unité par cylindre. Actionné par l’arbre à cames, il génère une force colossale de 1900 bars pour un rendement moteur optimal. Ce dispositif garantit une pulvérisation ultra-fine du gazole, offrant plus de puissance et un fonctionnement plus doux grâce à la pré-injection.
Le système injecteur-pompe, aussi appelé Pump Duse, est capable de générer une pression d’injection fulgurante dépassant les 1900 bars pour pulvériser le gazole avec une précision chirurgicale. Cette technologie emblématique des moteurs TDI de Volkswagen a marqué toute une génération de conducteurs par son couple moteur impressionnant et son rendement thermique élevé.
Pourtant, entre l’usure des joints toriques et le calage complexe de l’arbre à cames, maintenir ce système en parfait état peut vite devenir un casse-tête pour votre budget. Je vous propose de décortiquer ensemble son fonctionnement technique et les méthodes de diagnostic pour identifier chaque symptôme avant la panne.

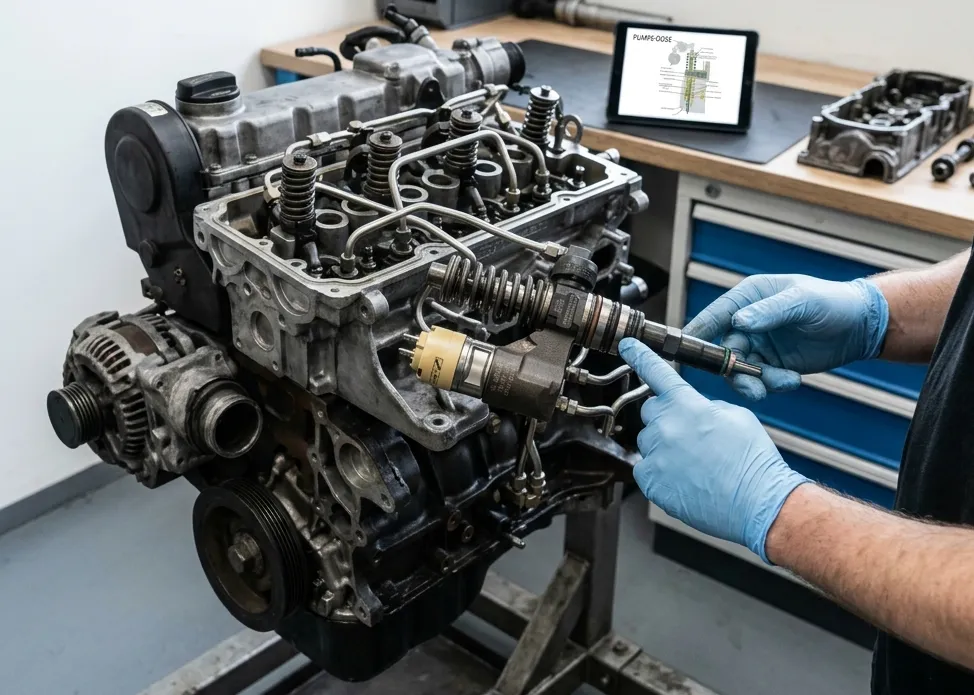

Comprendre le système injecteur pompe et son fonctionnement
L’injecteur-pompe génère plus de 1900 bars de pression via l’arbre à cames, supprimant la pompe d’injection classique. Le calculateur pilote l’électrovanne pour ajuster le débit, garantissant un rendement thermique élevé et une consommation réduite.
Cette gestion électronique ultra précise nous permet de passer maintenant aux détails de la compression mécanique au sein de chaque cylindre.
Le principe de la haute pression par cylindre
L’arbre à cames appuie physiquement sur le piston de l’injecteur via des culbuteurs. Cette action mécanique directe comprime le gazole. La pression monte alors de manière fulgurante.
La pression d’injection atteint ainsi 1900 bars, pulvérisant le carburant très finement. Une phase de pré-injection est intégrée pour limiter le claquement moteur. Cela rend le fonctionnement global plus doux et efficace.
Cette compression directe assure un rendement optimal. C’est vraiment le cœur du système TDI.
Le rôle de la pompe tandem et du circuit basse pression
La pompe tandem se situe en bout d’arbre à cames. Elle assure l’aspiration du carburant depuis le réservoir. En plus, elle crée le vide nécessaire pour le système de freinage.
Le gazole non utilisé par les injecteurs repart vers le réservoir via le circuit de retour. C’est utile pour comprendre le code P0087 si la pression chute anormalement.
Le calage de l’arbre à cames est ici primordial. Un mauvais réglage perturbe tout le cycle d’alimentation basse pression.
Analyse du signal BIP pour la précision du débit
Le signal BIP définit le moment précis où l’électrovanne se ferme. C’est le point de départ réel de la pressurisation. Le calculateur surveille ce point avec une attention particulière.
L’ECU fonctionne en boucle fermée pour ajuster le temps d’ouverture. Il s’appuie sur les capteurs de régime pour doser parfaitement le carburant. C’est ainsi que nous obtenons une combustion propre.
Les capteurs de phase sont indispensables pour synchroniser l’ensemble. Sans eux, le calculateur moteur ne sait pas quand déclencher l’injection dans le cycle. La technologie pump duse repose sur cette précision.
Anatomie technique et variantes électromagnétiques ou piézo
Après avoir vu le fonctionnement global, penchons-nous sur les composants internes qui font la différence entre les générations d’injecteurs.
Les organes internes : piston, ressort et électrovanne
Le piston haute pression et son ressort de rappel constituent le cœur mécanique du système. Ces pièces subissent des contraintes énormes lors de chaque cycle. Elles doivent rester parfaitement lubrifiées par le gazole.
L’aiguille d’injection libère ensuite le jet de carburant. Elle s’active dès que l’électrovanne autorise la pression. Cela garantit une étanchéité interne parfaite pour éviter toute fuite moteur.
C’est une véritable véritable horlogerie de précision. L’interaction électrique et mécanique doit résister à de très hautes températures constantes.
Duel technologique entre solénoïde et cristal piézo-électrique
L’injecteur piézo est quatre fois plus rapide que le modèle électromagnétique classique. Cette vélocité permet des injections multiples très rapprochées. Le moteur gagne ainsi en souplesse et en silence.
| Technologie | Vitesse de réaction | Nombre d’injections par cycle | Fiabilité |
|---|---|---|---|
| Électromagnétique (Solénoïde) | 1 milliseconde | 1 à 3 | Élevée |
| Piézo-électrique | 0,2 milliseconde | Jusqu’à 5 | Moyenne |
Le système piézo réduit la consommation de carburant. Pourtant, sa maintenance reste plus coûteuse.
Gestion thermique et refroidissement du gazole
La compression à 2000 bars chauffe énormément le carburant. Si le gazole devient trop chaud, sa densité change. Cela fausse alors totalement le dosage du calculateur.
Nous trouvons donc un petit radiateur sous la voiture. Ce refroidisseur de carburant dissipe les calories du circuit de retour. C’est un élément discret mais indispensable au bon fonctionnement.
Surveillez bien ce circuit pour éviter les surchauffes. Une température excessive peut endommager les joints internes de votre pump duse.
Comment diagnostiquer les pannes et interpréter les symptômes ?
Malgré leur robustesse, ces systèmes finissent par s’user, et savoir lire les signes avant-coureurs évite souvent la casse moteur.
Identifier les bruits et les fumées suspectes
Vous entendez des claquements métalliques au ralenti ? C’est souvent le signe d’une aiguille grippée ou d’un ressort fatigué. Le moteur semble alors tourner « sur trois pattes » bizarrement.
Analysez aussi vos fumées. Une fumée noire indique un excès de gazole, tandis qu’une blanche signale une mauvaise combustion. Pensez au nettoyage de votre injecteur diesel rapidement.
Surveillez les démarrages difficiles à froid. C’est un symptôme classique de désamorçage du circuit. Ne laissez pas traîner ce genre de détail agaçant.
Méthodes de contrôle électrique et mesures de pression
Sortez votre multimètre pour tester la résistance de la bobine sur chaque injecteur. Une valeur infinie signifie que l’électrovanne est grillée. C’est un diagnostic simple et rapide.
Utilisez ensuite la valise de diagnostic. Vérifiez les groupes de mesure pour observer les corrections de débit en temps réel. Des valeurs trop élevées trahissent un injecteur fatigué.
Le contrôle des débits de correction via l’outil de diagnostic est la méthode la plus fiable pour identifier un injecteur-pompe en fin de vie sans démontage.
Décryptage des codes défauts et bugs du calculateur
Le code P0300 indique souvent des ratés de combustion. Le calculateur passe alors en mode dégradé pour protéger votre moteur. C’est une sécurité frustrante mais nécessaire.
Vérifiez aussi le faisceau d’injecteurs interne. Baignant dans l’huile chaude, il finit par cuire et créer des faux contacts. C’est une panne très courante sur le système pump duse.
Consultez cet article sur le voyant moteur allumé mais pas de problème pour nuancer votre diagnostic. Parfois, l’électronique nous joue simplement des tours.
Réussir le remplacement et l’entretien de vos injecteurs
Si le diagnostic confirme la panne, l’intervention demande une rigueur chirurgicale, particulièrement lors du calage mécanique final.
L’art du réglage mécanique et du calage au remontage
Le réglage au comparateur permet de trouver le point mort bas de la came. Vissez ensuite la vis de réglage jusqu’au contact. Terminez en desserrant d’un angle précis selon les données constructeur.
Pour garantir la fiabilité de votre montage, suivez ces étapes indispensables :
- Remplacer les vis de fixation systématiquement
- Respecter le couple de serrage
- Appliquer l’angle de serrage final à la clé angulaire
- Purger le circuit via la pompe de gavage
Un montage négligé augmente fortement le risque de casse moteur. Soyez donc extrêmement vigilant lors du serrage final.
Étanchéité : impact des joints toriques et du joint pare-feu
Les trois joints toriques isolent l’arrivée de gazole, le retour et l’huile moteur. Une défaillance ici provoque souvent une montée du niveau d’huile. C’est un signe qui ne trompe pas.
N’oubliez jamais le joint pare-feu en cuivre situé à la base. Il protège le nez de l’injecteur des gaz de combustion. Sans lui, la chaleur détruirait rapidement le système d’injection.
La cavitation est un danger réel si l’injecteur bouge. Il finit par creuser la culasse de manière irréversible. Le remplacement de la pièce devient alors totalement impossible sans changer la culasse.
Neuf ou reconditionné : faire le bon choix pour son budget
Le reconditionné en usine offre un excellent rapport qualité-prix pour votre moteur. Les pièces internes sont remplacées par des composants neufs. Chaque unité subit ensuite des tests rigoureux sur banc.
Choisir un injecteur-pompe reconditionné permet d’économiser jusqu’à 50% par rapport au neuf, tout en bénéficiant d’une garantie identique de 12 à 24 mois.
Pensez aussi à l’entretien préventif pour protéger votre investissement. Changez votre filtre à carburant tous les 15 000 km. La propreté du gazole évite l’encrassement prématuré du pump duse.
Maîtriser le système de l’injecteur-pompe garantit un rendement thermique exceptionnel et une longévité accrue pour votre moteur TDI. Surveillez attentivement le signal BIP et l’état de votre pompe tandem pour prévenir toute panne coûteuse. Agissez dès les premiers signes de fumée pour préserver votre mécanique et rouler sereinement avec une injection parfaitement calibrée !
